¿Cómo conectar el controlador T1000S?

t1000s

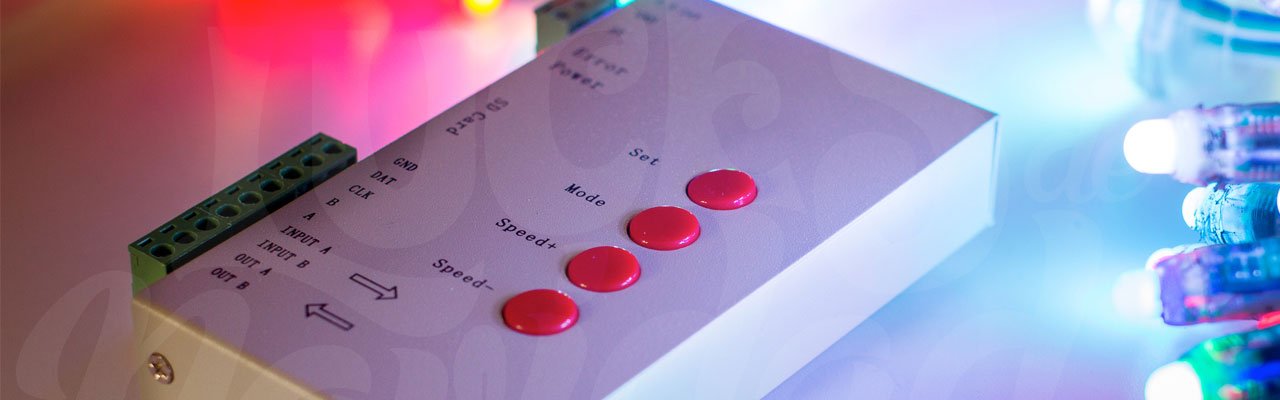

El controlador T1000S es uno de los controladores de luces led que se utiliza en la actualidad en diferentes aplicaciones desde juegos mecánicos y anuncios luminosos, para conectar el controlador t1000s te compartimos el siguiente post y a la vez te comentamos las características de este dispositivo que iluminara de manera adecuada tus luces led.

El controlador T1000-s puede soportar hasta 2048 Pixeles de Luces Led, es decir, puede manejar 61444 canales, si tienes alguna duda respecto a la diferencia de Leds RGB y Pixeles te invitamos a leer el siguiente post donde podrás resolver la mayoría de tus dudas y podrás diferenciar los diferentes tipos de luces de led

Materiales necesarios para Conectar el Controlador de luces led T1000S:

  • Fuente de Poder 5 a 24V
  • Cable de 2 hilos de preferencia calibre 16 a 18
  • Desarmador plano de relojero

Paso 1
corriente-t1000

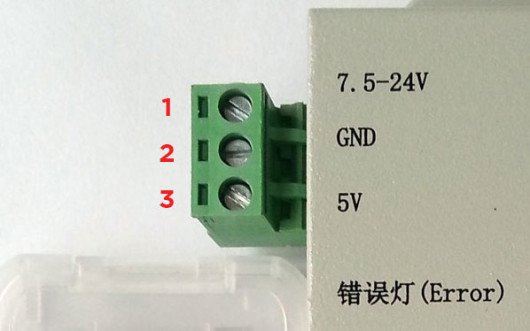

Es necesario que podamos identificar cada una de las entradas y salidas del controlador T1000S, en la parte superior del controlador vamos a encontrar las entradas de corriente, podemos identificar que tiene 3 entradas, el primero de ellos es el positivo para cuando utilicemos corriente de 7.5 a 24V, es necesario que verifiques antes de conectar el voltaje de tu fuente de poder. En la imagen anterior hemos señalado los diferentes puertos.

  • 1.- Entrada Corriente Positivo de 7.5 a 12V (+)
  • 2.- Entrada de Negativo o Tierra (-)
  • 3.- Conexión Exclusivamente para 5V, este controlador no funcionara con una carga inferior a los 5V

Paso 2
Es necesario que identifiquemos el tipo de Pixel que deseamos conectar, podemos encontrar pixeles con 3 o con 4 cables, en el post de los diferentes tipos de leds vamos a poder encontrar las diferencias y nos permitirá identificarlos con facilidad. Ya que unos tipos de pixeles cuentan con 4 Cables, Positivo, Negativo, Dato y Clock, y algunos con 3 cables. Una vez que tengamos identificado el tipo de pixel podemos conectar, lo mas recomendado es utilizar las salidas extras de cada fuente de poder para conectar la energía directa a las luces.

Esperamos que este post sea de utilidad y cualquier duda que tengan, con gusto podemos apoyarlos, no olviden visitar el foro.
